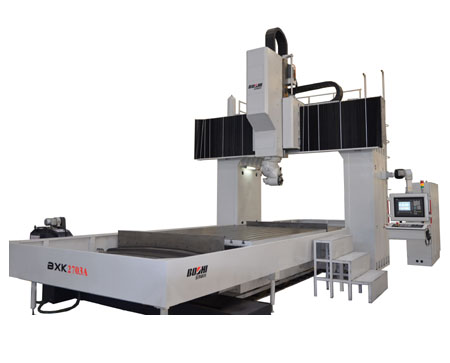

BXH龙门加工中心
概述：
本系列龙门加工中心是多功能大型制造装备，整机采用龙门式框架结构，主要用于大型零件、模具等多品种加工，能应用于航空、航天、汽车、模具、重机、机车、造船、机电、机床、印刷、轻纺等制造行业。
机床参数：
项目 | 单位 | 18系列龙门铣床（BXK）、龙门加工中心（BXH） | ||||||
BXK1820L BXH1820L | BXK1830L BXH1830L | BXK1840L BXH1840L | ||||||
工作台 | 工作台面积(宽X长) | mm | 1800X2000 | 1800X3000 | 1800X4000 | |||
T型槽(数目-尺寸X间距) | mm | 9-22X180 | ||||||
允许负载 | kg | 4000 | 6000 | 10000 | ||||
主轴 | 主轴锥孔 | No. | BT50 | |||||
主电机功率(连续/30min.过载) | kW | 22/26 | ||||||
主轴转速 | 一般铣头 | rpm | 6000 | |||||
rpm | 6000 | |||||||
行程 | 工作台左右行程(X) | mm | 2200 | 3000 | 4000 | |||
主轴箱前后行程(Y) | mm | 2200 | ||||||
主轴箱上下行程(Z) | mm | 1000 | ||||||
主轴端面至工作台面距离 | mm | 250-1250 | ||||||
龙门宽度 | mm | 2200 | ||||||
进给 | X轴快速移动 | mm/min | 10000 | 8000 | 6000 | |||
Y轴快速移动 | mm/min | 10000 | ||||||
Z轴快速移动 | mm/min | 10000 | ||||||
切削进给速度 | mm/min | 5-5000 | 5-5000 | 5-5000 | ||||
刀库 (铣床无此 项) | 刀具规格 | BT50 | BT50 | BT50 | ||||
刀库容量 | Pcs | 40 | ||||||
换刀方式 | 双向任意 | |||||||
ATC换刀时间 | S | 3.5S（T-T） | ||||||
刀具尺寸 | mm | φ125X400 | ||||||
刀具重量 | kg | 18 | ||||||
机床 精度 | 定位精度 | X | mm | 0.032 | 0.032 | 0.032 | ||
Y | 0.032 | |||||||
Z | 0.025 | |||||||
单向重复定位精度 | X | mm | 0.013 | 0.013 | 0.013 | |||
Y | 0.013 | |||||||
Z | 0.010 | |||||||
其它 | 机床重量 | kg | 28000 | 34000 | 38000 | |||
机床长度X 机床宽度X机床高度 | mm | 7200X3700X4800 | 9200X3700X4800 | 11200X3700X4800 | ||||
项目 | 单位 UNIT | 23系列龙门铣床（BXK）、龙门加工中心（BXH） | |||||||||
BXK2330L BXH2330L | BXK2340L BXH2340L | BXK2350L BXH2350L | BXK2360L BXH2360L | ||||||||
工作台 | 工作台面积(宽X长) | mm | 2300X3000 | 2300X4000 | 2300X5000 | 2300X6000 | |||||
T型槽(数目-尺寸X间距) | mm | 11-28X200 | |||||||||
允许负载 | kg | 8000 | 12000 | 15000 | 18000 | ||||||
主轴 | 主轴锥孔 | No. | BT50 | ||||||||
主电机功率 (连续/30min.过载) | kW | 22/26 | |||||||||
主轴转速 | 一般铣头 | rpm | 6000 | ||||||||
行程 | 工作台左右行程(X) | mm | 3000 | 4000 | 5000 | 6000 | |||||
主轴箱前后行程(Y) | mm | 2700 | |||||||||
主轴箱上下行程(Z) | mm | 1000 | |||||||||
主轴端面至工作台面距离 | mm | 260-1260 | |||||||||
龙门宽度 | mm | 2700 | |||||||||
进给 | X轴快速移动 | mm/min | 8000 | ||||||||
Y轴快速移动 | mm/min | 10000 | |||||||||
Z轴快速移动 | mm/min | 10000 | |||||||||
切削进给速度 | mm/min | 5-5000 | |||||||||
刀库 (铣床无此项) | 刀具规格 | BT50 | |||||||||
刀库容量 | Pcs | 40 | |||||||||
换刀方式 | 双向任意 | ||||||||||
ATC换刀时间 | S | 3.5S（T-T） | |||||||||
刀具尺寸 | mm | φ125X400 | |||||||||
刀具重量 | kg | 18 | |||||||||
机床精度 | 定位精度 | X | mm | 0.032 | |||||||
Y | 0.032 | ||||||||||
Z | 0.025 | ||||||||||
单向重复定位精度 | X | mm | 0.013 | ||||||||
Y | 0.013 | ||||||||||
Z | 0.010 | ||||||||||
其它 | 机床重量 | kg | 43000 | 48000 | 53000 | 63000 | |||||
机床长度X 机床宽度X机床高度 | mm | 9500X4400X 4800 | 11600X4400 X 4800 | 14000X4400X4800 | 16500X4400 X4800 | ||||||
